VLSM

VLSM(Variable Length Subnet Mask, 가변 길이 서브넷 마스크)는 서로 다른 서브넷에서 동일한 네트워크 번호로 다른 서브넷 마스크를 지정할 수 있는 특성이다.

VLSM은 가용 주소 공간을 최적화하는데 도움이 된다.



- 한 번 서브넷팅된 주소를 다시 한 번 서브넷팅 한다.

- Prefix를 계속 조정하여 서브넷팅



1. 제일 많은 범위부터 나눈다.

2. 나눠진 서브넷 내에서 가장 많은 호스트를 요구하는 만큼 다시 서브넷팅

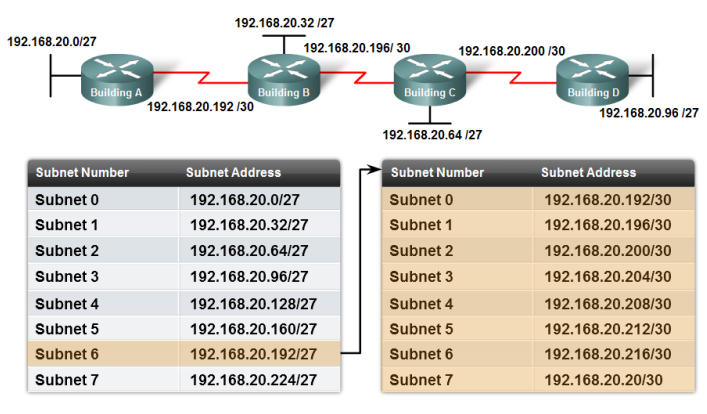

그림1. VLSM



예제

예제)201.102.1.0/24의 C class IP를 할당 받았을 때, 영업부에 120개, 인사부 60개, 관리부 20개, 홍보부에 20개의 호스트를 할당해야 할 때 VLSM 진행



1. 영업부 120개 할당 시

 201.102.1.0/24를 먼저 서브넷팅한다.(120개의 호스트 할당을 위해)

  -> SubnetMask = 255.255.255.128 ∴Prefix : 25

  -> 서브넷팅된 서브넷

201.102.1.0/25 ~ 201.102.1.127

201.102.1.128 ~ 201.102.1.255

   -> 위 서브넷 중 하나를 영업부에 할당



2. 인사부에 60개의 IP를 할당하기 위해 나머지 서브넷을 서브넷팅

 -> SubnetMask = 255.255.255.192 ∴Prefix : 26

 -> 서브넷팅된 서브넷

201.102.1.128 ~ 201.102.1.190

201.102.1.192 ~ 201.102.1.255

  -> 위 서브넷 중 하나를 인사부에 할당



3. 관리부에 20개의 IP 할당

 -> SubnetMask = 255.255.255.224 ∴ Prefix : 27

 -> 서브넷팅된 서브넷

201.102.1.192 ~ 201.102.1.223  -> 관리부 할당

201.102.1.224 ~ 201.102.1.255  -> 홍보부 할당

  -> 위 서브넷을 나머지 부서에 할당



예제2

192.168.10.0/24의 IP를 할당받았을 때 , A (60개), B(28개), C(12개) 할당

 1. A 그룹 할당 시

 192.168.10.0/24를 먼저 서브넷팅 함(60개의 호스트 할당을 위해)

 -> SubnetMask = 255.255.255.192 ∴ Prefix : 26

 -> 서브넷팅된 서브넷

192.168.10.0/26 ~ 192.168.10.63 -> A에 할당

192.168.10.64 ~ 192.168.10.127

192.168.10.128 ~ 192.168.10.191

192.168.10.192 ~ 192.168.10.255



2. B 그룹 할당 시

 192.168.10.64 ~ 192.168.10.127

 -> SubnetMask = 255.255.255.224 ∴ Prefix : 27

 -> 서브넷팅된 서브넷

192.168.10.64/27 ~ 192.168.10.95 -> B에 할당

192.168.10.96 ~ 192.168.10.111

192.168.10.112 ~ 192.168.10.143

…



3. C 그룹 할당 시

 192.168.10.96 ~ 192.168.10.111

 -> SubnetMask = 255.255.255.240 ∴ Prefix : 28

 -> 서브넷팅된 서브넷

192.168.10.96/28 ~ 192.168.10.111 -> C에 할당

192.16810.112 ~ 192.168.10.127

192.168.10.128 ~ 192.168.10.143

...
